电脑组装教程图解(电脑DIY装机必备 机箱和主板之间的接线攻略)
小武-网站专员
2022-04-14 23:11:07
440
DIY装机时,新手总是有不同的问题。虽然各种版本的教学文章或视频在互联网上流传,但详细的技巧解释仍然有限。虽然许多网民在安装机器时对各种硬件的组合有一个大致的了解,但他们可以阻止许多人跳线,阻止许多小白用户前进。

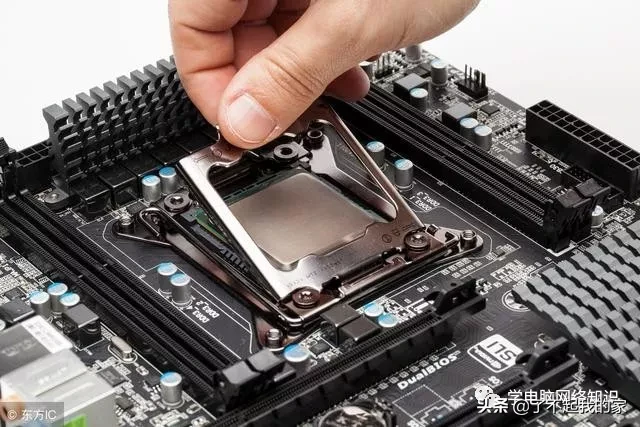

事实上,在底盘内部的硬件连接中,大多数电线的插头和插孔都是独一无二的。例如,主板的20+4pin和CPU的4+4pin不能通用。多接口中方口和圆口的搭配不会导致插反。这样,即使是新手也很难错误地连接,这是一个非常人性化的设计。
然而,机箱连接主板的线头和插孔是不同的。许多插槽都是一样的。除了USB和音频外,它们还可以插入,无论是正的还是倒的,甚至是无序的。由于空间限制,在线和主板上的描述也非常简单,这让许多初始DIY用户感到无法开始。
虽然安装过程中的错误也是一个宝贵的经验,但涉及到整机的功能,一些新手在强制插头时可能会损坏插槽和插头好不要走这样的弯路。本文将详细介绍机箱与主板之间的接线策略。
区分不同的电缆功能非常重要。
众所周知,不同的机箱制造商有自己的设计,I/O面板的接口设计和布置也不同,因此在连接线上存在一定的差异。让我们看看。
图为usb3.0插头。

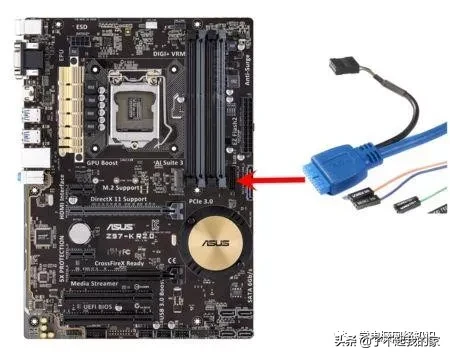

目前,主流底盘设计在前部或上部的I/O区域有音频插孔,负责声音的输入和输出;USB2.0和USB3.0接口负责连接2.0和3.0的USB设备;一些底盘还提供读卡器或无线充电功能,也需要连接到主板上的电线。

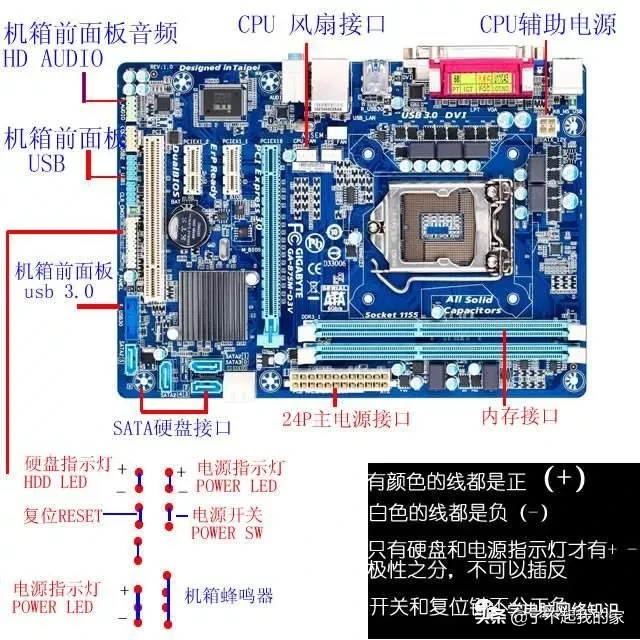

机箱内的电缆主要包括PowerSW、PowerLED、RESETSW、H.D.DLED、F_USB、F_AUDIO,都是前面板中的接口和指示灯。

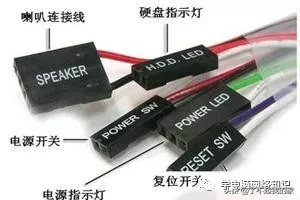

Powersw是最重要的接线,全称为Powerswitch,意思是电源开关,主要负责控制计算机主机的开关。事实上,它在内部起着短连接的作用;Resetsw也很重要。全称为Resetswitch,意思是重开关,主要负责控制计算机主机的重启。
PowerLED是指电源指示灯,实际上是电源LED灯的电源线,H.D.DLED是硬盘指示灯,即硬盘LED灯的电源线。

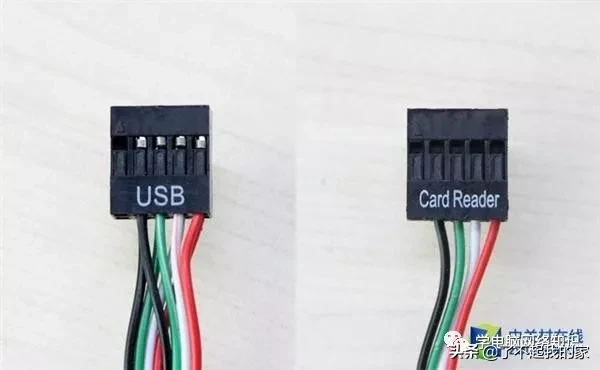

机箱前置USB2.0电缆和读卡器电缆。
机箱上的音频连接电缆。

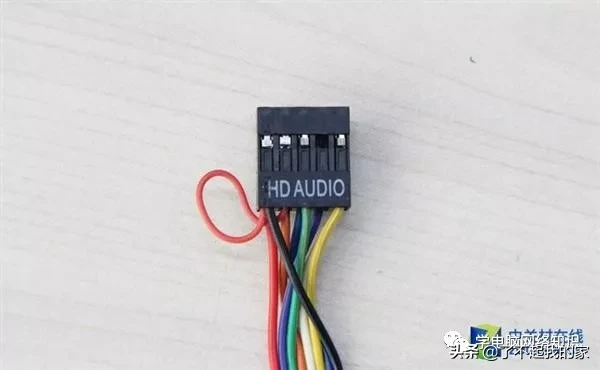

USB是指前USB接口,主要为前USB提供电源和数据传输。一些具有读卡器功能的机箱也将使用USB接口。HDAUDIO是前音频接口,即机箱面板上的耳机和麦克风插孔。一些旧机箱可能使用AC97接口。如果机箱设计了前USB3.0接口,则对应于蓝色19孔插头。具有无线充电功能的机箱采用D口作为供电接口。
在介绍了插头和插头之后,接线对每个人来说都一定很容易,只要相应的电缆连接到插头上。

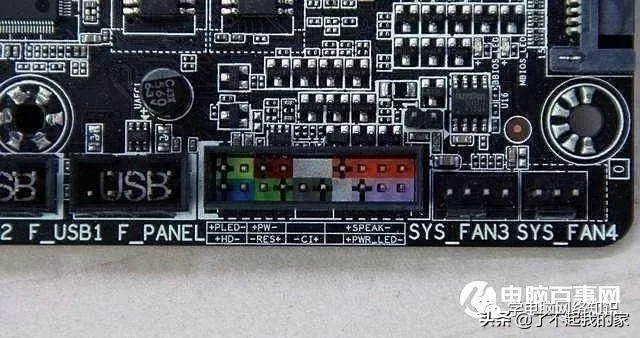

机箱和主板上的接线没有顺序,也没有必要将所有电缆连接到主板上。只要需要连接功能电缆,就需要电源线和重启线。当然,如果使用机箱前面板I/O区域的USB和音频接口,也需要连接相应的电缆。
如果跳线错了,后果会很严重。
好奇的朋友可能会有这样的问题,如果接错接口会发生什么?
前置USB、前置音频和前置USB3.0插头只要不断针脚就不能插错。强行连接错USB接口或前置音频接口会对USB设备或音频设备造成无法恢复的损坏,也就是说大多数情况下没有问题。
底盘电源键和重启键的功能是主板上相应的插座,因此这两个功能的电缆可以相互更换,而无需考虑正负极,但更换后功能也会相应对调。
由于LED需要区分正负极,电源指示灯和硬盘指示灯将无法显示正负极。但是,如果电源指示灯连接到硬盘指示插座上,灯也可以亮起,但如果两盏灯连接错误,则显示的意义也将对齐。
只要在PANEL区域,任何底盘电缆错误都不会造成硬件损坏,只会导致功能无法使用或功能位置变化,所以用户不必担心,耐心的朋友甚至可以尝试一个接一个,直到功能正确,当然,我们不建议这样做。
事实上,底盘和主板之间的连接并不复杂。它只需要用户的细心和耐心。即使是没有任何经验的小白用户也可以在自己操作几次后轻松掌握。成功的连接可以说是安装过程中最困难的工作,DIY主机可以顺利点亮。
